高压胶管总成结构解析:7层设计如何实现100℃高温稳定传输?
发布时间:2020-04-09 10:51      浏览人次:118


关键词:高压胶管总成、钢丝增强胶管、液压软管结构、耐高温胶管、液压系统连接件


一、解剖式结构解析:7层防护如何打造工业级耐压系统

高压胶管总成采用复合层压技术,核心结构包含:

  1. 功能层(由内至外)

    • 内胶层:耐油性NBR橡胶(耐矿物油/液压油)

    • 中胶层:粘接型氯丁橡胶(缓冲压力波动)

    • 增强层:Ⅰ-Ⅵ层钢丝编织/缠绕(抗拉强度≥2500N/mm²)

    • 外胶层:耐候CR橡胶(抗紫外线+耐磨耗)

  2. 性能参数对比表

    结构类型 工作压力范围 脉冲寿命 适用场景
    单层钢丝编织 10-25MPa ≥30万次 低压农机液压系统
    双层钢丝缠绕 35-50MPa ≥80万次 工程机械主油路
    六层超高缠绕 70-100MPa ≥150万次 油田压裂设备

二、全领域应用图谱:从-40℃极寒矿井到100℃高温注塑

  1. 极端环境适应性

    • 温度跨度:-40℃~+100℃(短期耐受120℃)

    • 介质兼容性

      • 石油基:液压油/燃油/润滑油

      • 水基:乳化液/油水混合物

      • 气体:压缩空气/惰性气体

  2. 行业解决方案

    • 能源开采:矿井支架液压动力管、油田压裂管汇

    • 重型机械:挖掘机回转油路、盾构机推进系统

    • 智能制造:注塑机射胶管路、压铸机增压回路


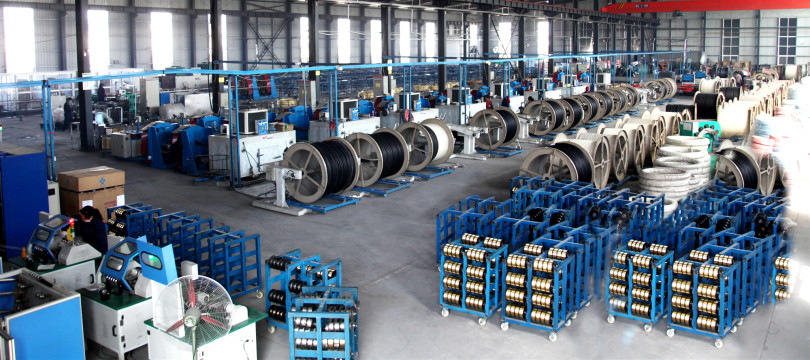

三、扣压工艺揭秘:0.01mm精度如何保障百万次脉冲?

采用双级扣压技术确保接头可靠性:

  1. 预成型阶段:数控机床精确加工接头套筒(公差±0.05mm)

  2. 高压扣压:800吨液压机施加径向压力(误差≤0.01mm)

  3. 质检标准:通过ISO1436爆破测试(破坏压力≥4倍工作压力)


常见问题解决方案
Q:如何辨别劣质胶管总成?

  • 看切口:优质产品钢丝层排列紧密无松散

  • 测形变:加压至1.5倍工作压力,外径膨胀率应<5%

Q:在高温车间如何延长胶管寿命?

  • 加装隔热套管(推荐PTFE材质)

  • 每2000小时检查外胶层硬化情况


技术认证标识解读

  • SAE J517:美标液压软管通用规范

  • EN 853:欧标钢丝增强橡胶软管标准

  • GB/T 3683:国标液压油管认证
